KiCad

KiCad 是一套免费开源的电子设计自动化软件。它把电路原理图、元件封装分配、PCB 布局布线、规则检查和三维查看放在同一套项目流程里。

官方提供 Windows、macOS 和 Linux 的下载入口。安装和本地使用无需注册，完整核心软件没有试用期、积分、会员、订阅或付费功能解锁。

核心信息

资源里有什么

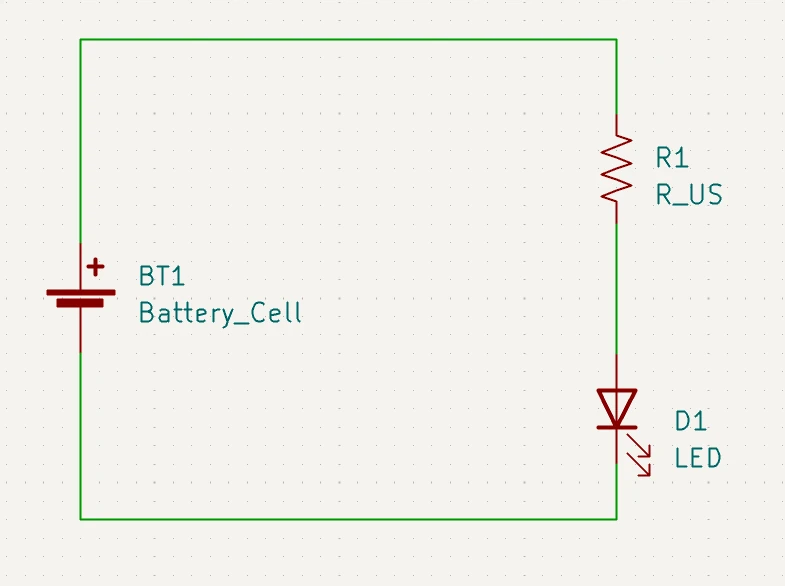

原理图编辑器支持层级设计、总线、标签、电气规则检查和 SPICE 仿真。官方库提供常用符号、封装和三维模型，用户也能建立自己的工程库。

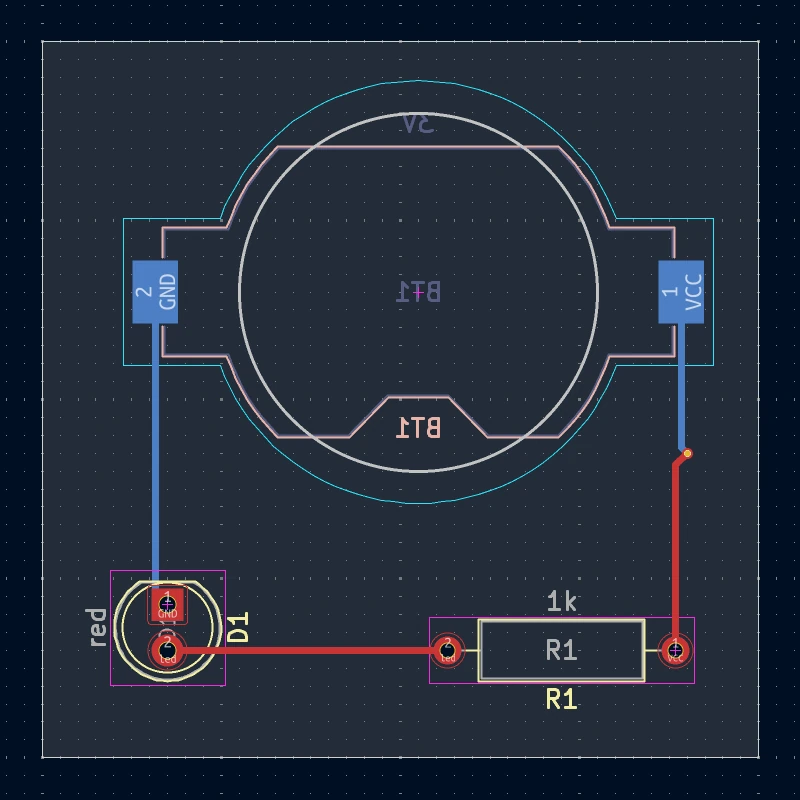

完成封装分配后，工程可以转入 PCB 编辑器。这里可设置板框、层叠和设计规则，安排元件位置，进行交互布线，并在输出生产文件前运行设计规则检查。

如何查找和下载

1. 打开 KiCad 官方下载页，确认域名为 kicad.org，再按操作系统进入对应页面。
2. 截至本页核验时，官方稳定版为 10.0.6。候选版和每日构建用于测试，正式工程建议使用稳定版并保留项目备份。
3. 首次使用可以先读 官方简体中文入门文档，从新建工程、绘制简单原理图和分配封装开始。
4. 转入 PCB 编辑器后，先设置板框和规则，再放置元件与布线。生成 Gerber 和钻孔文件前应运行电气规则与设计规则检查。

许可与商用边界

KiCad 核心软件的大部分代码采用 GNU GPL 3 或更高版本，组合后的官方二进制发行版也受 GPL 约束。个人、企业和机构可以免费运行它，用它设计商业电路或产品，不需要因为使用软件而公开自己的电路图和 PCB 文件。

复制、修改或分发 KiCad 程序与修改版时，需要保留许可信息并履行 GPL 对源码的相应要求。软件包含少量采用兼容许可证的第三方代码，具体清单以官方源码许可文件为准。

官方 KiCad 元件库采用 CC BY SA 4.0，并附有专门例外。该例外允许把库中的符号、封装和模型用于商业、闭源或非商业设计，不要求设计文件和生产输出采用同一许可，也不要求在设计输出中署名。若把官方库本身作为集合复制、修改或再分发，则应保留署名与许可文件，并遵守相同方式共享的要求。

本页标志和两张教程图来自 KiCad 官方文档站。官方文档允许在 GNU GPL 3 或更高版本与 CC BY 3.0 或更高版本之间择一使用，本页保留来源与项目署名。KiCad 名称和标志只用于识别软件，不表示项目方为本页背书。

限制与注意事项

元件符号、封装和三维模型必须与真实器件数据手册核对。即使电气规则与设计规则检查全部通过，也不能替代封装尺寸、引脚编号、层叠、阻抗、散热和制造工艺的人工复核。

本页核验范围是 KiCad 核心软件、官方源码和官方基础元件库。内容管理器中的第三方软件包、外部插件、厂商库、用户导入模型、芯片资料和专业支持服务有各自的许可与条件，使用前需单独检查。

适合谁

电子爱好者、硬件工程师、学生和小型团队可以用 KiCad 完成从原理图到生产文件的本地设计流程。首次做板的用户应从简单双层板练习，并在下单前让有经验的人复核封装、供电、间距和制造参数。
